Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: Haiwen
Certificación: ISO9001:2008
Número de modelo: HW-8651
Pago y términos de envío
Precio: $0.50 - $5.00/pieces
Detalles de empaquetado: Según el requisito de cliente, el uso de las bolsas de plástico y del empaquetado del cartón
Capacidad de la fuente: 100000 pedazos/pedazos por Mes
Tipo: |
Interruptor de membrana |
Material del botón del telclado numérico: |
ANIMAL DOMÉSTICO F200 |
Referencia recíproca: |
PET/PC |
Color: |
Pantone o RAL |
Vida de servicio: |
> 1 millón de veces |
Temperatura de funcionamiento: |
-40 ℃ ~ ℃ +80 |
Interruptor de membrana de FPC: |
Material de la PC o del ANIMAL DOMÉSTICO |
LED: |
Integrado |
Diseño: |
Tamaño de encargo, color, forma del botón, longitud de cable |

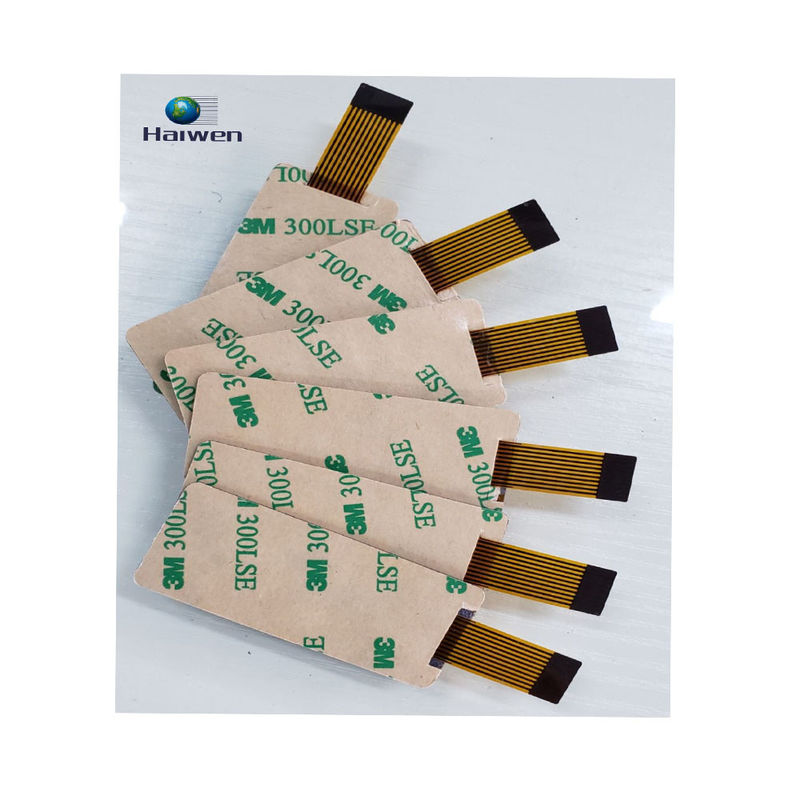

Pegamento trasero: |
3M |
Circuito: |
FPC flexible |
Botón: |
táctil grabada en relieve, completamente no-táctil |
Puerto: |
Shenzhen |
Tipo: |
Interruptor de membrana |
Material del botón del telclado numérico: |
ANIMAL DOMÉSTICO F200 |
Referencia recíproca: |
PET/PC |
Color: |
Pantone o RAL |
Vida de servicio: |
> 1 millón de veces |
Temperatura de funcionamiento: |
-40 ℃ ~ ℃ +80 |
Interruptor de membrana de FPC: |
Material de la PC o del ANIMAL DOMÉSTICO |
LED: |
Integrado |
Diseño: |
Tamaño de encargo, color, forma del botón, longitud de cable |
Pegamento trasero: |
3M |
Circuito: |
FPC flexible |
Botón: |
táctil grabada en relieve, completamente no-táctil |
Puerto: |
Shenzhen |
Fabricación cubierta gráfica del ANIMAL DOMÉSTICO del telclado numérico de encargo de la membrana
El policarbonato del telclado numérico de la membrana o la película de poliéster flexible impresa con la goma conductora hecha del circuito del contacto del interruptor es un interruptor del contacto.
El telclado numérico de la membrana tiene la ventaja del plano entero, forma fina, calidad, resistencia de agua pequeña, a prueba de polvo, buena, buena, es una estructura semicerrada. Además, el diseño del panel, y gran libertad de la elección de colores. Gama de usos positiva de equipos de escritorio, de copiadoras, de máquinas de fax, de juguetes, del ordenador cuadrado, del procesador de textos y de otras áreas de la extensión.
El LED soldó con autógena en la capa flexible del circuito de FPC para hacer en el telclado numérico de la membrana. 25 Everlight que 0805 luces LED están montadas en el telclado numérico, bóvedas del metal añadieron al telclado numérico de la membrana para proporcionar la capa superior del circuito. Las ventanas del LED deben ser grabadas en relieve. Todos estos detalles están haciendo el establo de la construcción. Usando F200 el ANIMAL DOMÉSTICO mate hace la capa parece agraciado. El telclado numérico del LED es ampliamente utilizado como telclado numérico de control industrial, debido a los buenos botones táctiles, las funciones potentes. El telclado numérico se puede modificar para requisitos particulares basado en el diseño del cliente tal como iconos del botón, colores etc. Los caracteres principales son cableado impreso, resistencia baja y función bien. El artículo HW-91206003 con la función fuerte puede soldar con autógena con el LED colorido, adoptando la estructura impermeable del círculo y 3M9495LE. Los telclados numéricos son tan convenientes para el alto ambiente de la humedad del aire.
| Los parámetros técnicos principales del interruptor de membrana de Haiwen | |
| (1) propiedades eléctricas | |
| 1, voltaje de funcionamiento: | ≤ 50VDC |
| 2, trabajo actual: | ≤ 100mA |
| Resistencia de contacto 3: | 0,5 ~ 5Ω |
| Resistencia de aislamiento 4: | ≥ 100MΩ (100VDC) |
| 5, voltaje del substrato: | 2kDVC |
| 6, tiempo de primavera: | ≤ 6ms |
| 7, resistencia de lazo: | 30Ω |
| 8, voltaje de la tinta del aislamiento: | 100VDC |
| (2) propiedades mecánicas | |
| 1, confiabilidad, vida de servicio: | >1 millón de veces |
| 2, dislocación cerrada: |
0,1 ~ 0.4m m (mecanografíe al tacto no) 0,4 ~ 1.0m m |
| 3, estándar de la salud para el poder: | poder 280g |
| 4, migración de plata: |
En el ℃ 55, humedad el 90%, 56 horas más adelante, la segundo-línea entre el 10MΩ/50VDC |
| 5, en línea de plata ninguna oxidación, ningunas impurezas | |
| 6, anchura de plata |
≥ 0.3m m, el intervalo más pequeño de 0.3m m, línea afila<1> línea hueco de<1> |
| 7, perno que espacia estándar | 2.54m m |
| 8, llevan anti-curvatura, con d |
línea de barra de acero de 10m m rodillo de presión 80 constantemente. |
| (3) funcionamiento medioambiental | |
| 1, temperatura de funcionamiento: | -40 ℃ ~ ℃ +80 |
| 2, temperatura de almacenamiento: | -40 ℃ ~ temperatura de +85 ℃ del ± el 5% del 95% |
| 3, presión atmosférica: | 86 ~ 106kDa |
| (4) índice de la impresión | |
| 1, desviación del tamaño de la impresión |
± 0.15m m, miradas claras del código malos bordes del ≤ 0.1m m |
| 2, desviación cromática |
± 0.11mm/100m m, cubierta aislada toda la línea de plata tinta |
| 3, ninguna dispersión de la tinta, escritura no defectiva | |
| 4, aberración cromática no es más de dos | |
| 5, pueden tener pliegues, pintan el desmontaje | |
|
6, limpio de las ventanas transparentes, uniforme color transparente, no un rasguño, e impureza |
|
